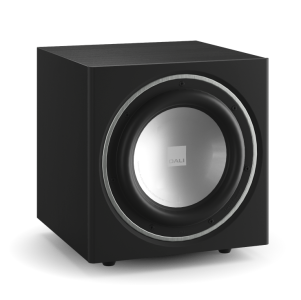

DALI Sub E-9 F
Der DALI-Subwoofer SUB E-9 F ist mit nur rund 30 Zentimetern Kantenlänge überaus kompakt und empfiehlt sich zur Erweiterung zahlreicher Stereo- und Heimkino-Systeme wie z. B. DALIs ZENSOR- und FAZON-Modellen.
Eine tief hinabreichende und kraftvolle Basswiedergabe garantiert die Kombination aus einem 230 mm großen Tieftonchassis, einem präzise auf den Treiber abgestimmten Bassreflexsystem und der im Subwoofer integrierten, 220 Watt starken Digitalendstufe. Die Membran des Tieftöners besteht aus reinem Aluminium, wodurch der Konus nicht nur extrem verwindungssteif und leicht ist, sondern dem Subwoofer zugleich auch einen überaus edlen Hi-Tech-Look verleiht. Die üppig dimensionierte Gummisicke, das schwere Magnetsystem und die massive vierlagige Schwingspule ermöglichen der Membran überdies besonders langhubige Bewegungen - eine wichtige Voraussetzung für vehemente Luftbewegungen, die vom nach unten gerichteten Bassreflex-Port noch unterstützt werden. Immerhin bietet der vergleichsweise winzige Woofer auf diese Weise eine untere Grenzfrequenz von 37 Hertz und einen Schalldruck von bis zu 111 dB.
Einen maßgeblichen Beitrag zur hohen Qualität des SUB E-9F liefert auch die verbaute Digitalendstufe. Sie mobilisiert 170 Watt Dauer- und 220 Watt Impulsleistung und lässt sich mit den integrierten Reglern für Lautstärke und obere Trennfrequenz (Regelbereich 40 bis 120 Hertz) sowie einem Phasenumkehrschalter optimal auf die jeweils vorherrschenden akustischen Bedingungen justieren. Angesteuert wird der DALI-Sub wahlweise über den LFE-Ausgang eines Heimkino-Receivers oder mit einem Stereo-Signal.
Der DALI Sub E-9 F ist in zwei verschiedenen Gehäuseausführungen lieferbar: Zur Wahl stehen hochwertige Folienoberflächen in schwarzer Esche und in weiß. Die Frontwände sind hochglänzend schwarz bzw. weiß lackiert und enthalten versteckte Magneten, mit deren Hilfe sich die als optionales Zubehör verfügbaren Frontabdeckungen fixieren lassen. Abgerundete Gummifüße verleihen dem Subwoofer einen sicheren Stand und koppeln ihn akustisch vom Untergrund ab.
Turbulenzen beseitigen
Der Schrank scheint über dem Boden zu schweben und wird mithilfe von vier übergroßen Spikes auf Polymerbasis effektiv vom Boden entkoppelt. Der Abstand von 30 mm eliminiert mögliche Turbulenzen aus dem Raum zwischen dem Schrank und dem Boden.
Elegantes und klares Design
Das Gehäuse ist so gestaltet, dass es trotz des großen Tieftöners möglichst kompakt und wohnzimmerfreundlich ist, aber gleichzeitig genügend Volumen hat, um einen kräftigen und tiefen Bass zu produzieren.
Vielfältige Anschlüsse
Dank ihrer separaten LFE- und Line-Eingänge lassen sich DALI-Subwoofer problemlos an nahezu alle Verstärker und Receiver anschliessen.
Hochleistungsverstärker
Die in den DALI-Subwoofern integrierten Endstufen verfügen über eine sehr hohe Ausgangsleistung, damit auch für die Wiedergabe kräftiger Impulse ausreichende Reserven bereitstehen.
DIGITALVERSTÄRKER
Der im SUB E-9 F integrierte Class D-Verstärker mobilisiert eine RMS-Sinusleistung von 170 Watt und wurde in Hinblick auf eine besonders lineare und verzerrungsarme Wiedergabe speziell für diesen Subwoofer konzipiert. Er erreicht eine Spitzenleistung von 220 Watt - eine wichtige Voraussetzung für eine möglichst originalgetreue Umsetzung von in Filmsoundtracks und Musikkonserven enthaltenen Bassimpulsen.
Die hierfür erforderliche Power stellt ein groß dimensioniertes Schaltnetzteil zur Verfügung. Dieses ist auch dafür verantwortlich, dass der Subwoofer im Stand-by-Modus einen extrem geringen Stromverbrauch von nur 0,4 Watt aufweist. Während ein Großteil der von konventionellen analogen Verstärkern erzeugten Leistung in Form von Wärme verloren geht, hat der Digitalverstärker des SUB E-9 F einen beeindruckenden Wirkungsgrad von 70 %. Trotz ihrer hohen Leistungsfähigkeit erzeugen Endstufe und Schaltnetzteil somit nur ein absolutes Minimum an Wärmeverlusten, weshalb der Subwoofer keine externen Kühlkörper benötigt.
Damit der SUB E-9 F unter allen Umständen optimal klingt, haben wir im Verstärkerteil einen Limiter integriert. Dieser arbeitet auf zweierlei Weise: Er vergleicht die Amplitude des Eingangssignals mit dem potenziellen Ausgangssignal sowie die verfügbare Versorgungsspannung des Netzteils mit dem zu erwartenden Ausgangssignal. Zeigt einer dieser Vergleiche ein Problem, reduziert der Limiter den Signalpegel behutsam ohne dass Einbußen in der Impulswiedergabe wahrzunehmen sind.
Da der DALI SUB E-9 F mit Reglern für den Lautstärkepegel und die Einsatzfrequenz (40 - 120 Hz) sowie einem Phasenumkehrschalter ausgestattet ist, lässt er sich perfekt auf die meisten Front-Lautsprecher und Raumakustiken anpassen. Zum Anschluss an den Vorverstärker oder Receiver stehen sowohl Line- als auch LFE-Cinch-Anschlüsse bereit.
TIEFTÖNER
Die 230 mm große Membran des SUB E-9 F besteht aus Aluminium. Da dieses Material zugleich sehr steif und dennoch leicht ist, bietet es ein hervorragendes Impulsverhalten - wie man es normalerweise von einem Subwoofer in dieser Preisklasse nicht erwarten würde. Getreu der DALI-Philosophie einer besonders naturgetreuen Wiedergabe ist auch das Ein- und Ausschwingverhalten sehr gut, was ein optimales Zusammenspiel mit den Frontlautsprechern ermöglicht.
Statt eine separate Staubschutzkappe im Zentrum der Membran zu integrieren, besteht die Membran aus einem Stück, wodurch sich ihre Schwingbewegung dem Ideal eines Kolbens annähert. Die Folge: Vor allem in den untersten Frequenzbereichen, die der Subwoofer wiedergeben soll, werden Verzerrungen auf ein absolutes Minimum reduziert.
Der Antrieb des Tieftöners arbeitet mit einem groß dimensionierten Ferritmagneten, der ein kräftiges Magnetfeld innerhalb des Schwingspulenbereichs bereitstellt. Dadurch reicht der Frequenzgang des SUB E-9 F bis 35 Hertz herunter, und selbst in den untersten Lagen ist eine überaus detailreiche Wiedergabe in Verbindung mit einem hohen Schalldruck gewährleistet.
Im Interesse möglichst geringer Signalverluste kommt eine überaus flexible Sicke zum Einsatz, die große und lineare Auslenkungen zulässt. Die gross dimensionierte Aufhängung ist so konzipiert, dass sowohl schwache als stärkere Audioströme unverfälscht in akustische Signale gewandelt werden.
GEHÄUSE
Auch nach über 30 Jahren Erfahrung im Bereich der Akustik- und Gehäuseentwicklung vertraut DALI weiterhin den exzellenten akustischen Eigenschaften von Gehäusen aus mitteldichten Holzfaserplatten (MDF). Das Gehäuse des SUB E-9 F ist wahlweise in mattschwarz oder mattweiß lieferbar. Die Schallwand ist in passender Farbe ebenfalls mit einer matten Oberfläche ausgeführt.
Jede Gefahr von Strömungsgeräuschen durch den nach unten gerichteten Bassreflexkanal wird durch dessen konvexes, konisch zulaufendes Design reduziert. Abgesehen von seiner Form wurden die Abmessungen und die Anordnung des Reflexkanals in umfangreichen Tests gemessen und optimiert, damit es zu keinen Wechselwirkungen zwischen Gehäuse und Tieftöner kommt.
Das Gehäuse steht auf vier Kunststoffspikes und wird so wirkungsvoll vom Boden entkoppelt. Die 30 mm Abstand zwischen Gehäuse und Boden eliminieren gleichzeitig mögliche Turbulenzen durch die nach unten abstrahlende Bassreflexöffnung.
Die gegen Aufpreis nachrüstbare Frontabdeckung wird von unsichtbaren Magneten gehalten, so dass der Subwoofer auch dann ein elegantes Erscheinungsbild ohne störende Vertiefungen für die sonst üblichen Befestigungsnippel bewahrt, wenn er ohne Abdeckung betrieben wird.
