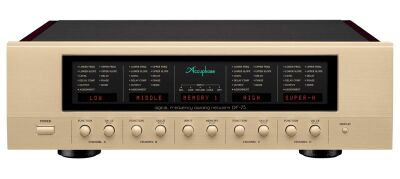

Accuphase DF-75 - Digitale High-End Frequenzweiche
Frequenzweiche, der eine vollständig digitale Signalverarbeitung ermöglicht
Das digitale Frequenzweiche-Netzwerk DF-75 unterstützt 4-Wege-Systemkonfigurationen. Der schnelle 64-Bit-Fließkomma-DSP ermöglicht optimale Filterung. Die Grenzfrequenzpunkte wurden deutlich von 59 auf 3101 erweitert, um unterschiedlichen Leistungsanforderungen gerecht zu werden. Das Netzwerk erreicht zudem eine steile Dämpfungsflanke von 96 dB/Oktave. Darüber hinaus ermöglicht die Zeitverzögerungsfunktion eine Zeitanpassung in 0,5-cm-Schritten, während ein Verzögerungskompensator Signalverzögerungen in den Filterschaltungen automatisch korrigiert. Jede Teilereinheit kann auch monophon konfiguriert werden.
Hochgeschwindigkeits- und Präzisions-DSP für volldigitale Signalverarbeitung
Dieses digitale Kanaltrennnetzwerk ist als Kernkomponente in einem Mehrverstärkersystem konzipiert. Das digitale Filter nutzt einen 64-Bit-Gleitkomma-DSP, der dank einer 52-Bit-Mantisse und einem 12-Bit-Exponentenbereich Hochgeschwindigkeitsberechnungen ermöglicht. Dank seiner hochpräzisen Berechnungen verbessert der Gleitkomma-DSP den Dynamikumfang deutlich und ermöglicht sehr steile Cutoff-Flanken von 48 dB bzw. 96 dB pro Oktave. Phasenumschaltung, Verzögerung und Pegelregelung erfolgen digital und gewährleisten so eine hohe Dimensionalität der Quellcharakteristik. Das Ergebnis ist eine hochpräzise Filterleistung, die frei von negativen Einflüssen durch Temperaturschwankungen oder Alterung ist.
3101 wählbare Filter-Grenzfrequenzpunkte
Die herkömmlichen 59 Grenzfrequenzpunkte wurden deutlich auf 3101 Punkte erweitert, was deutlich mehr Auswahlmöglichkeiten bei der Auswahl der Grenzfrequenzen ermöglicht.
Sechs Filtersteilheiten mit bis zu 96 dB Dämpfung pro Oktave
Der DF-75 verfügt über sechs Filtersteilheiten (6 dB, 12 dB, 18 dB, 24 dB, 48 dB und 96 dB pro Oktave). Insbesondere die 96-dB-Einstellung minimiert Klangunterbrechungen in benachbarten Bändern und ermöglicht so den Aufbau eines Multiamping-Systems, das mit analogen Kanalteilern nicht realisierbar ist.
MDS+ (Multiple Delta Sigma) Wandler mit vier parallelen Schaltungen
Das MDS+-Wandlerprinzip steuert D/A-Wandler vom Typ ⊿Σ (Delta Sigma) parallel an und erzielt so eine deutlich verbesserte Leistung. Im DF-75 werden vier Hyperstream™ DAC-Chips (ES9028PRO von ESS Technology) parallel angesteuert, um die theoretischen Leistungsdaten wie Verzerrung, Rauschverhalten und Linearität um den Faktor 2 (= √4) zu verbessern. Die I/V-Wandlerschaltungen basieren auf den originalen rausch- und verzerrungsarmen ANCC*-Schaltungen von Accuphase. Die Leistungsverbesserungen durch das MDS+-Wandlerprinzip arbeiten unabhängig von Signalfrequenz und -pegel und ermöglichen die Reduzierung von extrem geringem Rauschen, das herkömmliche Delta-Sigma-D/A-Wandler nur schwer beseitigen können.
32-Bit-A/D-Wandler für vier parallele Schaltungen
Der A/D-Wandler enthält den AK5578EN-Schaltkreis von Asahi Kasei Microdevices. Die Kombination dieses A/D-Wandlers mit ANCC zur Ansteuerung von vier parallelen Schaltungen ermöglicht geringes Rauschen und extrem geringe Verzerrungen.
PDF
Digital Inputs
HS-LINKFormat: Accuphase original standard
Compatible cable: HS-LINK dedicated cable
Sampling frequencies Ver.1: 32 kHz to 192 kHz (16 to 24 bits, PCM)
Sampling frequencies Ver.2: 32 kHz to 384 kHz (16 to 32 bits, PCM)
COAXIALFormat: IEC 60958/AES3 compliant
Compatible cable: 75-ohm coaxial digital cable
Sampling frequencies: 32 kHz to 192 kHz (16 to 24 bits, PCM)
OPTICALFormat: JEITA CP-1212 compliant
Compatible cable: JEITA standard fiber optic cable
Sampling frequencies: 32 kHz to 96 kHz (16 to 24 bits, PCM)
Analog Inputs
Maximum input levelInput impedanceBALANCED/LINE: 40 kilohms/20 kilohms
A/D converterPrinciple: 4 parallel Delta Sigma modulation
Sampling frequencies: 176.4 kHz (32 bits, PCM), 352.8 kHz (32 bits, PCM)
Digital Output
HS-LINKFormat: Accuphase original standard
Compatible cable: HS-LINK dedicated cable
Sampling frequencies Ver.1: 32 kHz to 192 kHz (16 to 24 bits, PCM)
Sampling frequencies Ver.2: 32 kHz to 384 kHz (16 to 32 bits, PCM)
Analog Outputs
Output voltage / Output impedanceBALANCED: 2.5 V/50 ohms
LINE: 2.5 V/50 ohms
D/A converterSTEREO/MONO: 4MDS+ principle/8 MDS+ principle
Frequency Response: 2 to 50,000 Hz (+0, –3 dB)
THD + Noise: 0.0006% (20 to 20,000 Hz)
S/N Ratio
HS-LINK/COAXIAL/OPTICAL: STEREO: 121 dB, MONO: 123 dB
BALANCED/LINE: STEREO: 117 dB, MONO: 118 dB
Dynamic Range: 119 dB
Channel Separation: 110 dB (20 to 20,000 Hz)
Cutoff Frequency (Hz) / Frequency Step (Hz)
10.0, 10.1, …, 99.9: 0.1
100, 101, …, 999: 1
1000, 1010, …, 9990: 10
10.0k, 10.1k, …, 50.0k: 0.1k
Slope Characteristics (dB/octave): 6, 12, 18, 24, 48 (*2), 96 (*3)
Delay (Independent settings for left/right possible): –3,000 to +3,000 cm (converted into distance, 0.5 cm steps)
Level Adjustment Range (Independent settings for left/right possible)
Analog ATT OFF: –40 dB to +12.0 dB (0.1 dB steps)
Analog ATT ON: –50 dB to +2.0 dB (0.1 dB steps)
Power Requirements: 230 V AC, 50 Hz
Power Consumption: 33 watts
Maximum Dimensions (W×H×D): 465 mm × 151 mm × 396 mm
Mass Net: 15.1 kg
In shipping carton: 21 kg
*2: Cutoff frequencies cannot be set between 10.0 Hz and 19.9 Hz
*3: Cutoff frequencies cannot be set between 10.0 Hz and 31.4 Hz
