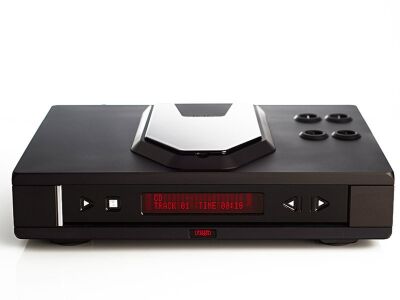

Rega Valve Isis - Audiophiler Referenz-CD-Player
Der mittlerweile legendäre Chefelektroniker der Rega, Terry Bateman, hat 10 Jahre lang das Konzept eines CD-Players mit Röhren im Ausgangsverstärker erforscht. Röhren wurden von den 1950er Jahren bis heute in der Musikinstrumenten- und Aufzeichnungsverstärkung weit verbreitet eingesetzt. Daher war es sehr sinnvoll, einen röhrenbasierten CD-Player zu entwickeln, der der in solchen Anwendungen vorkommenden Signalkette entspricht.
Dieser Ansatz hielt die Schaltung unkompliziert. Dies liegt hauptsächlich daran, dass die Verstärkung von Musikinstrumenten durch einige der Folklore, die bestimmte Aspekte des Röhrenl-Audio-Designs umgibt, nicht übermäßig behindert wird. Er verfolgte den Ansatz, die technischen und klanglichen Eigenschaften von Röhren in einer Differenzialinstrumentenverstärkerschaltung zu kombinieren, die vom Differentialausgang DAC mit einem passiven LC-Filter angesteuert wird.
Design
Das Ventil Isis hat dieselben digitalen und USB-Abschnitte wie die Festkörperversion. Die analoge Stufe basiert jedoch auf einem Ventil mit passiver Filterung. In dieser Stufe werden zwei Dreifachglimmer-5814A-Trioden (ECC82 / 12AU7) nach militärischer Spezifikation verwendet, die vom revolutionären Wolfson WM8741-Ultrahochleistungs-Digital-Analog-Wandler angetrieben werden.
Die Ausgangspuffer- und Transformator-Treiberstufe verwendet zwei ECC88-Trioden (6DJ8 / 6922). Dies ist, wie sein stabiler Festkörperpartner, unorthodox. Das Konstruktionsziel dieses Players bestand darin, sich vom normalen Designansatz "Lassen Sie es durch ein Ventil laufen, damit es warm klingt" fernzuhalten, aber die industriellen Ventilkreise zu nutzen, um einen artikulierten und kompetenten CD-Player auf Ventilbasis herzustellen. Für jede Komponente im digitalen und analogen Signalpfad wurde eine sorgfältige Auswahl getroffen, um die Integrität des Signals sicherzustellen.
Das sorgfältige Design der Leiterplatten gewährleistet die Isolierung nicht nur der digitalen und analogen Bereiche, sondern auch des Motors, des Displays und des Prozessors der Benutzeroberfläche. Alle klangkritischen Elektrolytkondensatoren wurden mit Polypropylen- oder Polyesterfilmkondensatoren umgangen.
Darüber hinaus wurden Elektrolytkondensatoren mit großem Wert auch mit Elektrolytkondensatoren in Audioqualität umgangen. Die Stromversorgungsimpedanzen im Digital-Analog-Wandler werden durch die Verwendung von Festpolymerkondensatoren sehr niedrig gehalten. Alle Netzteile verwenden kundenspezifische Rega K-Power-Glättungskondensatoren, und bei der Gleichrichtung der Netzteile wurden durchgehend schnelle Dioden verwendet.
Die Isis verwendet einen erweiterten und optimierten Steuercode für die Steuerung des CD-Prozessors und der Benutzeranzeige. Dies beschleunigt den Initialisierungsprozess durch eine engere Steuerschnittstelle zwischen dem Benutzer-Mikro und dem CD-Prozessor.
Technologie
Der Differenzausgang des Digital-Analog-Wandlers treibt einen Ventil-Differenzverstärker (Betriebsverstärker) mit einer sehr geringen Rückkopplung an, um die Betriebsbedingungen zu stabilisieren. Der Differenzverstärker auf 5814A-Basis mit einem Festkörperstromgenerator im Heck nutzt den Differenzausgang des Digital-Analog-Wandlers voll aus. Darauf folgt ein passiver Butterworth-LC-Filter zweiter Ordnung. Schließlich wird dieses Signal unter Verwendung einer ECC88-Triode mit niedrigem Anodenwiderstand gepuffert, um den Ausgangs- und Ausgleichstransformator anzusteuern.
Im Design war man der Ansicht, dass unnötig hohe THD-Werte die Qualitäten der digitalen Bühne der Isis übermäßig überwältigen würden. Die Gesamt-THD beträgt typischerweise 0,06% und ist in prominenter gerader Ordnung, wobei die 2. Harmonische überwiegt. Dies gibt die Klangdynamik der Ventile, ohne die Klangqualitäten des digitalen Abschnitts zu dominieren.
Nach vielen Stunden Röhrenwalzen stellten wir fest, dass die Position des 5814A-Differenzverstärkers aufgrund von Mikrofonik, zuverlässigem Betrieb und klanglichen Eigenschaften am besten war. Beide HT & LT-Netzteile sind vollständig geregelt und verwenden dieselben Netzteilteile wie im Festkörper-Isis. Wie die analoge Festkörperstufe verfügt auch das Valve Isis über einen eigenen 50-VA-Netztransformator, der eine galvanische Trennung zwischen dem digitalen und dem analogen Bereich des Players gewährleistet.
Die Isis verfügt über einen isolierten symmetrischen Ausgang. Entsprechend dem Geist der Ventilkreistopologie haben wir uns für die Verwendung eines Transformators in dieser Position entschieden. Dieser Ausgleichstransformator entspricht den gleichen hohen Standards wie der Ios MC-Verstärker.
Wir hoffen, dass Ihnen dieses Produkt genauso gefällt wie uns die Erstellung.
All diese Funktionen vereinen sich, um das höchste Leistungsniveau der Isis zu erzielen und einen perfekten Partner für den Rega Osiris-Verstärker zu bieten.
