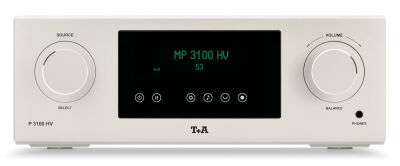

T+A P 3100 HV - Referenz Vorverstärker
Vorverstärker sind die wichtigsten Komponenten einer High-End-Anlage. Sie sollen die kleinen Signale der angeschlossenen Quellgeräte im Eingangsteil schalten, verstärken, in der Lautstärke regeln, ggf. bearbeiten und an den Ausgängen für die Endstufen bereitstellen. Und das alles, ohne sie in ihrem Informationsgehalt zu verändern oder zu verfälschen. Damit dies perfekt gelingt, treiben wir einen enormen Aufwand. Die Geräte sind vollsymmetrisch und diskret aufgebaut, nur mit den besten Bauteilen bestückt und mit kompromisslos konstruierten Gehäusen ausgestattet. Der P 3100 HV basiert in Konstruktion und Konzept auf dem P 3000 HV. Rein äußerlich ist der Unterschied lediglich die Typenbezeichnung. Schaltungstechnisch ist jedoch die gesamte Vorverstärkersektion, und damit der wichtigste Teil, nochmals verbessert worden.
Bisher wurden die Eingangs- und Ausgangsstufen des P 3000 HV mit hochwertigen Kondensatoren an die Relaislautstärkeregelung gekoppelt. Durch ein neues, sehr aufwändiges Platinenlayout im P 3100 HV kompensieren sich jetzt die Temperaturkoeffizienten der Transistoren und die Arbeitspunkte sind exakt einstellbar, wodurch die Vorverstärkerstufen eine reine DC-Kopplung haben. Es sind jetzt keine Koppel-Kondensatoren mehr im Signalweg zwischen Eingangsstufe, Lautstärkeregelung und Ausgangsstufe. Die Vorverstärkerplatine ist absolut spannungs- und temperaturstabil.
Zusätzlich haben wir das Digitalnetzteil mit mehr Leistung ausgestattet und noch besser geschirmt. Der ohnehin schon überdimensionierte Ringkerntrafo des Analogteils wurde auf 115 VA vergrössert. Die Summe dieser Massnahmen führt zu einer deutlichen Klangverbesserung.
High Voltage
Im genialen, von T+A entwickelten, HV = High Voltage-Konzept arbeiten alle Verstärkerstufen mit wesentlich höheren Betriebsspannungen als normalerweise üblich: im Vorverstärker 100 Volt, in den Endstufen 360 Volt. Ähnlich wie bei Röhrenverstärkern bleibt damit die tatsächliche Aussteuerung aller Stufen sehr klein. Es wird nur ein sehr kleiner Abschnitt der Kennlinie der Verstärkertransistoren benutzt (weniger als 20%), sodass deren Kennlinienkrümmung (Nichtlinearität) praktisch eliminiert wird. Darüber hinaus werden weitere Massnahmen zur Linearisierung der Spannungsverstärkerstufen angewendet. Durch die hohen Betriebsspannungen wird neben hoher Linearität auch ein extrem hoher Dynamikumfang erreicht. Diese einzigartige Technologie haben wir für alle Geräte entwickelt, denn die dadurch erreichbaren Klangverbesserungen sind nicht nur in Vorverstärkern und Endverstärkern enorm, sondern natürlich auch in den Ausgangstufen von Quellgeräten wie dem Multi Source Player MP 3100 HV.
Konstruktion
Die Rückseite zeigt den symmetrischen, Doppel-Monoaufbau des P 3100 HV. Die Kanäle sind konsequent getrennt. Die Vorverstärkerplatinen befinden sich unter dem Gehäusedeckel und sind symmetrisch konstruiert. Elektromagnetische Einflüsse werden so eliminiert. Sie befinden sich in einem eigenen Compartment aus dickwandigen (10 bis 15 mm) Aluminiumplatten und sind vollständig vom Netzteil und der Spannungsversorgung im unteren Gehäuseteil getrennt und abgeschirmt. Die Schaltungstopologie beruht auf einem Kaskode-Differenzverstärker mit handselektierten Audio J-FET Transistoren und vollständig diskret aufgebauten Stufen ohne Operationsverstärker. Sie beziehen ihre Linearität nicht wie normale Operationsverstärker aus einer "harten" Gegenkopplung, sondern aus der Qualität der Schaltungstopologie und der verwendeten Bauteile, die aufwändig selektiert und justiert werden. Deshalb ist praktisch keine Über-Alles-Gegenkopplung notwendig. Dank der HV-Technologie können Signale bis zu 80 Vss unverzerrt verarbeitet werden. Dieser Wert ist für Transistorverstärker einmalig.
PDF
-
Eingänge:
-
Ausgänge:
-
Kategorie:
-
Audio-Kanäle:
-
Hersteller:
-
Garantie:
-
Artikelgewicht:
28,00 kg
| Abmessungen (B x H x T): |
46 cm x 17 cm x 46 cm
|
Vorstufe
Frequenzgang + 0 / – 3 dB: 0,5 Hz – 300 kHz
Fremd- / Geräuschspannungsabstand: 108 / 112 dB
Klirrfaktor: < 0,001%
Intermodulation: < 0,001 %
Kanaltrennung: > 108 dB
Eingangsempfindlichkeit nominal:
Hochpegel (RCA): 7 x 250 mVeff ... 9 Veff / 20 kOhm
Symmetrisch (XLR): 4 x 500 mVeff ... 18 Veff / 5 kOhm
Ausgänge
Kopfhörer: 50 Ohm
1 x Recorder: 250 mVeff / 100 Ohm
PRE out Cinch: Nom 1 Veff, Max 9,5 Veff / 50 Ohm
PRE out XLR: Nom 1,45 Veff, Max 19,6 Veff / 50 Ohm
Siebung: 75000 μF
Anschluss / Zubehör / Abmessungen
Netzanschluss:
110-120 V/60 Hz oder 220-240 V/50 Hz / 60 W
10 + 60 Watt Nennstromaufnahme
Standbybetrieb: < 0,5 W
zusätzliche Ausstattung:
Triggereingang +5 ... 20 V für Ferneinschaltung
Eingang 4 konfigurierbar als Frontkanal für Surrounddecoder
analoges Signalprozessormodul
Steckplatz für optionale Phono-Module MM / MC
Fernbedienung: F 3001
Zubehör: 2 x Netzleitung, Fernbedienungsempfänger E 2000
Abmessungen (H x B x T): 17 x 46 x 46 cm
Gewicht: 28 kg
Die T+A HV-Serie - High-End Komponenten, made in Germany
Innerhalb von nur zwei Jahren hat sich die HV-Serie zu einer der weltweit am besten getesteten und beurteilten High-End Elektronik Linien entwickelt und T+A zum führenden High-End Hersteller in Deutschland gemacht. Basierend auf unserem dreißigjährigen Know-How in der Entwicklung und dem Bau von erstklassigen Transistorverstärkern und Röhrengeräten entstand 2013 die HV-Serie mit einem revolutionären Konzept, das die klanglichen und technischen Vorteile beider Technologien vereint und die prinzipiellen Nachteile heutiger Röhren vermeidet. Die HV=High Voltage Technologie kommt in allen Verstärkerstufen aller Geräte der Serie zum Einsatz und führt zu überragenden Leistungen und Klangeigenschaften. Ebenso kompromisslos wie die Verstärker sind die Quellgeräte: Verarbeitung und Wiedergabe aller digitalen Quellen auf absolut höchstem Niveau.
Konzept
Die HV-Serie repräsentiert genau die Idee, die ursprünglich mit dem Begriff High End gemeint war: Innovative Technologien, kompromissloser Aufbau und absolute Höchstleistung. Wir haben für die HV-Serie eine ganze Reihe einmaliger und überlegener Technologien entwickelt, über die nur T+A verfügt: Verstärkerstufen arbeiten auf sehr hohen Spannungen und sind damit linearer als herkömmliche Schaltungen, die Player verfügen über eigene Hochleistungswandler für PCM und DSD, digitale und analoge Signalverarbeitung sind konsequent voneinander separiert, spezielle Baustufen sind galvanisch getrennt. Alle Geräte sind vollkommen kanalgetrennt und im Doppel-Mono-Prinzip konstruiert und vollständig diskret ohne Operationsverstärker aufgebaut. Die Leistung der Verstärker beträgt mehr als 500 Watt pro Kanal und der mechanische Aufbau aller Gehäuse ist extrem aufwändig mit einem inneren Gerüst aus plangefrästen 10 mm starken Aluminiumplatten. Alle Gehäuseteile werden aus reinem Aluminium gefertigt, zum Teil aus dem Vollen gefräst. Es werden keinerlei ferromagnetische Bauteile verwendet.
Alle Komponenten der T+A HV-Serie anzeigen
T+A
Die T+A elektroakustik GmbH & Co. KG ist ein deutscher Hersteller und Vertreiber qualitativ hochwertiger Hi-Fi-Komponenten und elektroakustischer Geräte der Unterhaltungselektronik.
Mit den erfolgreichen E- und R-Serien begeistern T+A seit bald 30 Jahren eine grosse Hörerschaft mit zahlbarem High-End im schlichten und zeitlosen Design. Für all jene, welchen dies noch nicht genügt bietet T+A mit der modernen High-End HV-Linie echte Deutsche Ingenieurskunst mit hervorragender Technik und kompromisslosen Elektroschaltungen, die keine Wünsche offen lassen.
