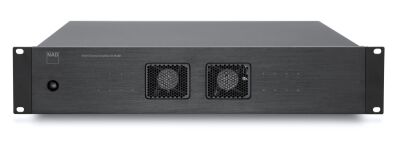

NAD CI 16-60 DSP - 16-Kanal-Endstufe für professionelle Soundsysteme
Bei der NAD CI 16-60 DSP handelt es sich um eine äußerst vielseitige, speziell für professionelle Installationen entwickelte 16-Kanal-Endstufe. Der Verstärker liefert eine Dauerausgangsleistung von 16 x 60 Watt an 8 Ω, wobei sich jedes bei Kanalpaar bei Bedarf in Brückenschaltung betreiben lässt und dann eine Dauerausgangsleistung von 140 Watt bereitstellt. Dabei mobilisiert die kompakte, nur zwei Rack-Höheneinheiten umfassende hybride digitale Verstärkerplattform einen für NAD typischen hohen Ausgangsstrom von bis zu 15 Ampere. Das ideale Produkt für hochwertige Multiroom-Audio Installationen.
Flexible Einsatzmöglichkeiten
In der überaus robusten CI 16-60 DSP kommt eine modifizierte Version der bewährten Hypex UcD Endstufe zum Einsatz. Diese wird für ihren verlässlichen Betrieb auch unter schwierigen Lasten und bei langen Kabelwegen sowie ihre extrem geringen Verzerrungen und Rauschanteile im hörbaren Bereich geschätzt. Die Endstufe verfügt einerseits über analoge kanalübergreifende Stereo-Cinch-Ein- und Ausgänge („Global“) sowie für jeden Kanal über einen separaten Cinch Ein- und Ausgang. Mit dem Durchschleifen des Audiosignals zu allen Eingängen lassen sich problemlos mehrere Verstärker in größeren Installationen ansteuern.
Konfiguration und Kalibrierung über Netzwerk
Die 16-Kanal-Endstufe wird per LAN-Anschluss ins Netzwerk eingebunden und auch über dieses gesteuert. Zur Konfiguration und Kalibrierung des Verstärkers steht dem Installateur eine webbasierte Benutzeroberfläche zur Verfügung. Sie ermöglicht einen Zugriff auf die digitale Mehrkanal-Signalverarbeitung (DSP) und somit eine detaillierte Steuerung aller wichtigen Parameter.
Ein virtuelles Patchfeld erlaubt es, jeden Eingang auf einen oder mehrere Ausgänge zu routen, ohne dass physische Kabelverbindungen hergestellt werden müssen. Darüber informiert die Benutzeroberfläche über die Betriebstemperatur und den Stromversorgungsstatus und bietet einige grundlegende Fehlerbehebungsfunktionen wie Ausschalten, Zurücksetzen auf Werkseinstellungen und Firmware-Aktualisierungen.
Hauptmerkmale
- Konfiguration und Kalibrierung über webbasierte Benutzeroberfläche
- 16 Endstufen mit jeweils 60 Watt Dauerausgangsleistung an 8 Ohm
- Brückenschaltung – jedes aufeinanderfolgende Endstufenpaar lässt sich zusammenschalten mit 140 Watt Ausgangsleistung an 8 Ohm
- Typische NAD Klangcharakteristik
- Ideal für hochwertige Multiroom-Audio Installlationen
- Problemlose Handhabung langer Kabelwege und grösserer Lautsprecherlasten
- analoge kanalübergreifende Stereo-Cinch-Ein- und Ausgänge („Global“)
- Lautsprecheranschluss über PHOENIX-Klemmen
- 12 Volt Trigger-Eingang
- IR Ein-/Ausgang
- vorbereitet für 19 Zoll Rackmontage
- Bauhöhe: 2 HE
- problemlose Handhabung langer Kabelwege und größerer Lautsprecherlasten
- geringer Stromverbrauch (0,5 W Standby)
- Einschaltautomatik mit Signalerkennung
PDF
Dauerausgangsleistung an 8 Ohm:
16 x 60 W (0,05 % Klirrfaktor, 1 kHz)
65 W (0,05 % Klirrfaktor, 1 kHz, zwei Kanäle angesteuert)
Dauerausgangsleistung an 4 Ohm:16 x 65 W (0,05 % Klirrfaktor, 1 kHz)
105 W (0,05 % Klirrfaktor, 1 kHz, zwei Kanäle angesteuert
Dauerausgangsleistung an 8 Ohm in Brückenschaltung:8 x 140 W (0,05 % Klirrfaktor, 1 kHz)
240 W (0,05 % Klirrfaktor, 1 kHz, zwei Kanäle angesteuert)
Klirrfaktor (1 bis 50 W, 4 und 8 Ohm):<0,05 % (bei 20 Hz – 3 kHz), <0,2 % (bei 3 – 20 kHz)
Clipping-Leistung (alle Kanäle angesteuert):60 W (bei 1 kHz, 8 Ohm, 1 % Klirrfaktor)
Clipping-Leistung (Brückenmodus, 8 Ohm):150 W (1 kHz, 1 % Klirrfaktor, alle Kanäle angesteuert)
250 W (1 kHz, 1 % Klirrfaktor, zwei Kanäle angesteuert)
Impulsleistung (alle Kanäle angesteuert):65 W an 8 Ohm
125 W an 4 Ohm
Impulsleistung (zwei Kanäle angesteuert):70 W an 8 Ohm
125 W an 4 Ohm
Impulsleistung (Brückenmodus, alle Kanäle angesteuert):270 W an 8 Ohm
Impulsleistung (Brückenmodus, zwei Kanäle angesteuert):280 W an 8 Ohm
Maximaler Ausgangsstrom:15 A (1 Ohm, 1 ms)
Dämpfungsfaktor:110 (bei 8 Ohm, 20 bis 1.000 Hz)
Eingangsempfindlichkeit:760 mV (für 50 W an 8 Ohm, Lautstärke auf Maximum)
Maximaler unverzerrter Eingangspegel:2,9 V
Frequenzgang:20 Hz – 20 kHz ±1 dB
Kanaltrennung:60 dB (1 kHz)
55 dB (10 kHz)
Geräuschspannungsabstand, A-gewichtet:80 dB (500 mV Eingangssignal, bei 1 W/8 Ohm)
Eingangspegel für automatische Einschaltung (ein Kanal mit Signal):3 ± 0,5 mVrms (bei 100 Hz bis 10 kHz)
Trigger Eingangspegel:3 – 30 V DC
Standby-Stromverbrauch:<0,5 W
Abmessungen* (B x H x T):
