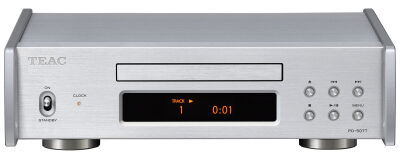

TEAC PD-507T - Hochwertiger CD-Transporter ohne DAC
Der PD-507T ist ein CD-Laufwerk mit dem hochgelobten, hauseigenen CD-Laufwerk von TEAC. Dank seiner Spezialisierung auf kristallklare digitale Ausgänge ohne DAC ermöglicht er die hochwertige CD-Wiedergabe über verschiedene Audiosysteme mit digitalen Eingängen, darunter auch USB-DAC-Modelle der Reference 500 Serie.
Das Basis-CD-Laufwerk ist das TEAC CD-5020A, das sich seit Langem in Rundfunkanwendungen bewährt hat. Durch die Kombination dieses robusten und äußerst zuverlässigen Laufwerks mit einer halbschwebenden Aufhängung und einer speziell entwickelten Treiberschaltung erzielt der PD-507T eine nochmals gesteigerte Klangqualität.
Der neue PD-507T verfügt über eine neue Funktion zum Abschalten nicht benötigter digitaler Ausgänge. Für jeden Takt- und Digitalausgang wurden separate Netzteile implementiert. Darüber hinaus wurden die elektrische Schaltung und die mechanische Konstruktion optimiert, um eine noch höhere Klangqualität als bei Vorgängermodellen zu erzielen. Der PD-507T bietet zudem Anschlussmöglichkeiten für den Master-Clock-Generator CG-10M-X, um die Klangqualität mit einem externen 10-MHz-Taktgeber zu optimieren. Der UD-507 verfügt über ein neues, bernsteinfarbenes (orangefarbenes) OLED-Vollpunktdisplay und neue Bedienanschlüsse, was die Systembedienbarkeit in Kombination mit anderen Komponenten der Reference 507-Serie verbessert.
Hauptmerkmale
- Eigenentwickeltes CD-Laufwerk: Basierend auf dem hochgelobten CD-5020A mit speziell angefertigten Schaltungen und Bauteilen.
- Halbschwebende Laufwerksmontage: Sorgt für eine offene Klangbühne.
- Ringkerntransformator: Für eine dynamische und saubere Stromversorgung.
- Zwei unabhängige Gleichrichterschaltungen für Motor/Tonabnehmer: Für eine saubere Signalverarbeitung.
- Zwei unabhängige Gleichrichterschaltungen für Taktgeber/Digitalausgang: Für eine reine Signalausgabe.
- Verbesserte mechanische Konstruktion und Schaltungen: Erzielen Sie eine noch höhere Klangqualität.
- Wählbarer koaxialer/optischer Digitalausgang: Für maximale Signalreinheit.
- Quarzoszillator mit geringem Phasenrauschen: Für ein präzises Klangbild.
- Externer 10-MHz-Takteingang: Ermöglicht die Systemerweiterung mit dem CG-10M-X.
- Bernsteinfarbenes OLED-Vollpunktdisplay: Gut lesbar und perfekt auf Komponenten der 507er-Serie abgestimmt.
- Entspannte Füsse: Verbessern die Fokussierung und erhalten die natürliche Klangfarbe.
- Die halbschwebende Oberseite: Sorgt für einen offenen Klang.
- Fernbedienung (RC-1338)
- IEC-Netzanschluss: Ermöglicht die freie Wahl des Netzkabels.
- Wiedergabemodi: Normal / Wiederholung (Titel/Album) / Zufallswiedergabe / Zufallswiedergabe / Programmwiedergabe
- Wiedergabe beim Einschalten
- Anzeige der Wiedergabezeit / der verbleibenden Wiedergabezeit / der Gesamtwiedergabezeit
- Dimmfunktion
- Automatische Energiesparfunktion
- 12-V-Trigger-Eingang/Durchgang
Ausgestattet mit einem optimierten CD-Laufwerk, basierend auf dem TEAC-eigenen CD-5020A
Das CD-5020A ist ein von TEAC entwickeltes und gefertigtes CD-Laufwerk, das für seine Robustheit und Zuverlässigkeit bekannt ist und seit vielen Jahren in Rundfunk-CD-Playern zum Einsatz kommt. Aufbauend auf dem legendären CD-5020A wurde das Laufwerk des PD-507 weiter verfeinert, um eine noch höhere Klangqualität zu erzielen.
Halbschwebende Laufwerkslagerung
Das gesamte CD-Laufwerk ist halbschwebend auf dem Hauptchassis gelagert und nicht vollständig mit diesem verbunden. Das Lagerungssystem wurde sorgfältig entwickelt, um zu verhindern, dass Vibrationen des Spindelmotors und des Aktuators auf das Chassis übertragen werden und die CD-Wiedergabe beeinträchtigen. Gleichzeitig sind einige Laufwerkskomponenten starr und ohne Dämpfer montiert, wodurch Klangverfärbungen durch weiche, elastische Materialien vermieden werden. Durch die Kombination von Steifigkeit und Flexibilität ermöglicht der PD-507 eine direktere und präzisere CD-Wiedergabe.
Präzise abgestimmte Antriebssteuerung für erstklassige Wiedergabe
Die Antriebssteuerung des CD-Laufwerks wurde speziell für den PD-507T entwickelt, um eine optimale Wiedergabequalität zu gewährleisten. Durch die Verwendung einer langsameren Rückkopplungsschleife zur Ansteuerung des Spindelmotors wird ein natürlicher und offener Klang erzielt. Spindel und Abtastlinsenantrieb werden von einer BTL-Schaltung angesteuert, die keine Schaltgeräusche erzeugt und somit eine reine Signalabtastung ermöglicht.
Diskrete Stromversorgung mit Ringkerntransformator
Der PD-507T verwendet eine diskrete Stromversorgung mit einem Ringkerntransformator mit dreifacher Sekundärwicklung und dreifacher Gleichrichterschaltung. Diese versorgt die Audioschaltung, das CD-Laufwerk, den Mikrocomputer und die Anzeigeschaltung unabhängig voneinander mit Strom.
Diese Konstruktion minimiert Rauschen im Audiosignal und maximiert die Wiedergabequalität. Die Stromversorgung der Audioschaltung wurde gegenüber dem Vorgängermodell verbessert. Durch die Verwendung separater Stromversorgungen für Taktgeber und Digitalausgang erreicht der PD-507T eine nochmals gesteigerte Klangqualität.
Verbesserte Mechanik und Schaltungen für noch höhere Klangqualität
Im Vergleich zum Vorgängermodell wurde die Mechanik feinabgestimmt und für eine effektivere Vibrationsdämpfung optimiert. Die Erdung der gesamten Schaltung wurde weiter verbessert, und die Rauschunterdrückung der OLED-Anzeigeschaltung wurde für eine reinere Signalausgabe optimiert.
Wählbarer koaxialer/optischer Digitalausgang für maximale Signalreinheit
Der PD-507T ermöglicht die Auswahl zwischen koaxialem und optischem Digitalausgang. Durch Deaktivierung nicht benötigter digitaler Ausgangsschaltungen wird die Gesamtlast der Schaltung reduziert und somit die Reinheit des Ausgangssignals erhöht.
Quarzoszillator mit geringem Phasenrauschen
Bei digitalen Verbindungen ist die Taktgenauigkeit des vorgelagerten Geräts von entscheidender Bedeutung, da sie die Qualität des gesamten Systems beeinflusst. Der PD-507T verwendet einen leistungsstarken Quarzoszillator mit geringem Phasenrauschen als internen Taktgeber. Der hochpräzise Referenztakt ermöglicht dem PD-507T das präzise Auslesen des CD-Signals und damit die authentische Wiedergabe des Originalklangs.
Externer 10-MHz-Takteingang
Der PD-507T kann an den Master-Taktgenerator CG-10M-X angeschlossen werden, um ein noch präziseres Taktsignal zu erhalten. Verfügt der DAC über einen externen Takteingang, können Sie CD-Laufwerk und DAC synchronisieren, indem Sie die beiden Taktausgänge des CG-10M-X gleichzeitig mit Laufwerk und DAC verbinden. Dies optimiert die Klangqualität Ihres Systems zusätzlich.
Luxuriöses, resonanzarmes Metallgehäuse
Das Vollmetallgehäuse schirmt das System vor elektromagnetischen Störungen ab und bewahrt so den klaren und reinen Klang des PD-507. Das Gehäuse ist robust konstruiert und verfügt über 8 mm starke Aluminium-Seitenwände mit einer einzigartigen Montagekonstruktion, die unnötige mechanische Belastungen anderer Gehäuseteile vermeidet und somit für eine neutrale Klangabstimmung sorgt.
Dank des eleganten und platzsparenden Designs lässt sich das Gerät selbst auf kleinstem Raum in einem Audio-Rack, auf einem Schreibtisch oder Sideboard aufstellen.
TEACs patentierter, spannungsfreier 3-Punkt-Stützfuss
Der von TEAC patentierte, spannungsfreie Stützfuß ist präzisionsgefertigt aus massivem Stahl. Durch die leichte Bewegung an der Verbindung zwischen Bodenplatte und Fuß wird eine präzise Klangabbildung und ein satter, natürlicher Klang erzielt. Das 3-Punkt-Stützsystem gewährleistet zudem eine stabile Installation, die selbst von kleinsten Unebenheiten des Bodens unbeeinträchtigt bleibt.
Halbschwebendes Bedienfeld
Für ein offeneres und natürlicheres Klangbild ist das Aluminium-Bedienfeld des PD-507T halbschwebend gelagert. Es sitzt ohne Schrauben und wird durch präzise Schlitze in den Seitenwänden fixiert.
Systemsteuerungsfunktion
Der PD-507T verfügt über Trigger-Ein-/Ausgänge. Diese können zum Ein- und Ausschalten in Verbindung mit anderen Geräten verwendet werden, die ebenfalls über Trigger-Ausgänge verfügen.
